Informazioni di Base.
Model No.
U3A109-9G5-HR
Accoppiato Altezza
2,50 - 9,60 millimetri
Impedenza
resistenza di contatto: 30mω max
Circuito
4-24
Alloggiamento
acciaio inox t=0,30 mm
Struttura terminale
Terminal modellata
Materiale terminale
leghe di rame ad alta conduttività
resistenza di contatto
30 mohm max
corrente nominale contatto
5 a@250 v c.a.
resistenza di isolamento
100 m ohm min
temperatura pead in condizioni di riflusso ir
260ºc-10s
il peso del prodotto
2.5g
stile di imballaggio
imballaggio del vassoio
forza di inserimento
35 n max
forza di estrazione
10 n min
durata
6000 cicli min
Pacchetto di Trasporto
DHL/UPS,
Specifiche
2700/Box
Marchio
PALCONN
Origine
Repubblica Popolare Cinese
Codice SA
8473309000
Capacità di Produzione
3000000/Month
Descrizione del Prodotto

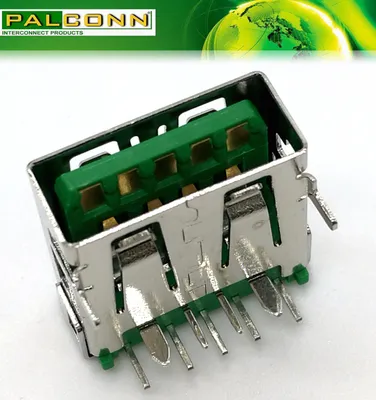

Connettore famale tipo A 9 pin USB3.0
Per alimentatore/PC/Note Book/Power Bank ecc.
Supporta la trasmissione ad alta velocità di avviamento, ricarica rapida Qualcomm QC3.0
Specifiche:
1. Materiali:
Calotta: C26880 T=0,30mm
Materiale: LCP. UL94-V0
Contatto:C1591 T=0,25 mm
2. Placcatura:
Collegare: Tuta con rivestimento in nichel
Oro placcato sull'area di contatto o codice di riferimento
Stagno placcato sull'area di saldatura
Calotta: Nichel placcato totale.
3. Caratteristiche elettriche:
Resistenza di contatto: 30mΩ max
Resistenza di isolamento: 100MΩ min
Tensione di resistenza dielettrica: 500 V CA
Corrente di contatto nominale: 5 A a 250 V c.a. min
4. Caratteristiche meccaniche:
Forza di inserimento: Max. 35 N(3,6 kgf)
Forza di estrazione: Iniziale:10N(1,02kgf) min . Dopo:8N (0,81kgf) min.
Durata: 6,000 cicli
Prova di spruzzatura del sale: 48 ore min
Temperatura di esercizio: -30ºC~+85ºC, 85% UR MAX
Temperatura di conservazione: -40ºC~+85ºC, 85% UR MAX
Temperatura di conservazione: -40ºC~+85ºC, 85% UR MAX
5. Condizione di riflusso IR temperatura di picco: 260 ºC - 10 s.
SENZA ALOGENI / ROHS / NASTRO DI IMBALLAGGIO
Il disegno dei prodotti
Capacità e contenuto del controllo qualità del prodotto:
1, abbiamo vari test fisici e test chimici per verificare l'affidabilità del prodotto.
2, il prodotto è stato testato da 17 progetti
**capacità di produzione e produzione:
Disponiamo di linee di produzione semi-automatizzate e completamente automatizzate, nonché di officine di produzione prive di polvere. Soddisfa tutti i tipi di produzione e produzione di prodotti.
1, abbiamo vari test fisici e test chimici per verificare l'affidabilità del prodotto.
2, il prodotto è stato testato da 17 progetti
| Test o esame | ||
| NO | Articolo | |
| 1 | Esame del prodotto | |
| 2 | Resistenza di contatto | |
| 3 | Resistenza di isolamento | |
| 4 | Tensione di resistenza | |
| 5 | Forza di inserimento | |
| 6 | Forza di estrazione | |
| 7 | Durata(precondizionamento) | |
| 8 | Durata | |
| 9 | Test umidità temperatura | |
| 10 | Shock termico | |
| 11 | Durata della temperatura | |
| 12 | Durata della temperatura (precondizionamento) | |
| 13 | Riposizionamento | |
| 14 | Vibrazione | |
| 15 | Spray al sale | |
| 16 | Test di caduta | |
| 17 | Resistenza al calore di saldatura | |
CHI SIAMO:

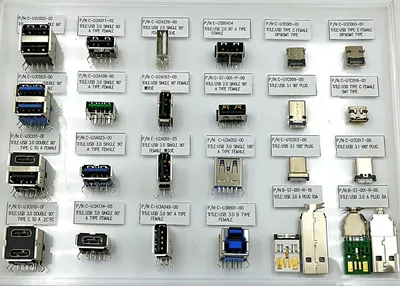

Palconn Technology Co., Ltd. È stata fondata nel novembre del 2005, che è principalmente impegnata nella produzione di connettori e cavi R&S, produzione e vendite. In qualità di azienda high-tech, fornisce connettori USB 2.0, USB 3.0, connettore tipo C, Micro, Jack, Ecc. e cavi HDMI, USB2.0 e 3.0, tipo C, RCA, DisplayPort, ecc., che sono ampiamente utilizzati in prodotti di comunicazione, come telefono mobile e computer, e campo di alta gamma di automobili e apparecchiature e strumenti medici.
**nuove capacità di sviluppo e produzione dei prodotti:
Gli stampi per ferramenta e gli stampi in plastica, dalla progettazione allo sviluppo fino alla produzione, vengono completati in fabbrica.**capacità di produzione e produzione:
Disponiamo di linee di produzione semi-automatizzate e completamente automatizzate, nonché di officine di produzione prive di polvere. Soddisfa tutti i tipi di produzione e produzione di prodotti.
Se avete bisogno di disegni in versione CAD o 3D, contattateci.
