Informazioni di Base.
Descrizione del Prodotto
Introduzione al prodotto
Connettori femmina DIN 41612,
La famiglia di connettori DIN 41612/IEC 60603-2 è composta da 13 misure di base e molte versioni complementari. È stato sviluppato per l'uso in sistemi rack da 19" in conformità alla normativa DIN 41494/IEC 60297. Il gran numero di dimensioni diverse e le tecniche di collegamento efficienti hanno reso possibile l'installazione di questi connettori per una gamma estremamente ampia di applicazioni.
Collegamento tra scheda a innesto e cablaggio del pannello posteriore
Collegamento tra due PCB´s disposti uno sopra l'altro
Collegamento a apparecchiature periferiche con alloggiamenti per connettori come accessori
Come connettori periferici per interfacce esterne dal lato cablaggio
Specifiche dei connettori femmina DIN 41612 a corrente elevata H15 a 15 posizioni
| Descrizione | Connettori DIN41612 femmina verticale a 15 posizioni corrente elevata Connettori H15 DIN 41612 a 15 posizioni Connettori per circuito stampato DIN 41612 Connettore Euro scheda Connettori DIN 41612, IEC 60603-2 Connettori DIN 41612/IEC 60603-2 Connettori Eurocard in conformità a DIN 41612 e IEC 60603-2 DIN 41612 | connettori backplane Connettori backplane DIN 41612 |
| N. di parte | DFS-XX-XXX-D05 |
| Produttore: | Antenna |
| Categoria prodotto: | Connettori DIN 41612 |
| Prodotto: | Connettori |
| Numero di posizioni: | 15 |
| Tipo: | H15 |
| Marchio: | Antenna |
| Tipo di prodotto: | Connettori DIN 41612 |
| Sottocategoria: | Connettori backplane |
| Passo | 10,16 mm |
| Corrente nominale: | 15 Amp |
| Resistenza di isolamento: | 1000MΩ min. A 500 V c.c. |
| Resistenza di contatto: | 8mΩ max |
| Tensione di resistenza: | CA 3100 V per 1 minuto |
| Temperatura di esercizio: | Da -55°C a +105°C. |
| Materiale del contatto: | Ottone fosforoso |
| Placcatura contatto: | Au o Sn su Ni |
| Materiale isolante: | PBT+30%GF UL 94V-0 |
| Forza di inserimento: | 90 N max |
| Forza di ritiro: | 0,2N min. Per contatto individuale |

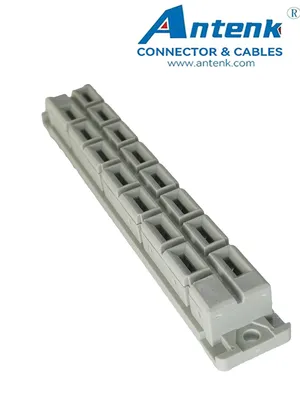

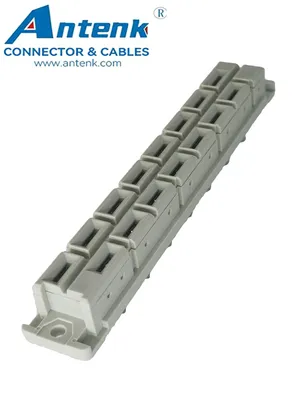

Immagine:
Connettori DIN 41612
I connettori DIN 41612 sono ampiamente utilizzati nei sistemi elettrici a rack. Le prestazioni standard di questi connettori sono una capacità di carico di corrente di 2 A per pin e una tensione di esercizio di 500 V. Entrambe le cifre possono essere variabili a causa della sicurezza e delle condizioni ambientali.
Usi
L'uso primario dei connettori DIN 41612 sono connettori per circuito stampato e schede madri, l'accettazione principale sarebbe la loro scheda a scheda connessioni affidabili.
Tipi
Il numero di contatti varia
Molte varianti del materiale dell'alloggiamento, inclusi diversi tipi di metallo e plastica
Sia in versione angolata che diritta
Maschio e femmina
Tipi di montaggio
Montaggio su cavo
Montaggio a pannello
Montaggio con perno a scatto
Foro passante
Profilo aziendale
ANTENK Electronics Co., Ltd è stata fondata nel 2004. Siamo specializzati nella produzione di precise schede a scheda, connettori per uso automobilistico, serie di morsettiere, connettore per batteria, connettore DIN41612, ago a fila con foro rotondo, fila di fori rotondi, connettore femmina, serie di supporti per batterie, connettori maschio, serie di connettori femmina a pin, serie di connettori femmina a jack modulare RJ45, serie di connettori D-subminiaturizzati, connettore a scatola, connettore femmina IDC, serie di connettori SCSI, Connettore del segnale di alimentazione, connettore filo-scheda, presa modulare, morsettiera, cablaggi, cavi assemblati, connettore i/O. Attraverso 15 anni di sviluppo, siamo cresciuti in un produttore leader in Asia. Abbiamo anche superato le certificazioni IATF16949:2016, ISO9001:2008 e ISO1400.
Certificazioni
D: Possiamo usare il nostro logo?
R: Sì, possiamo fare il vostro logo privato con servizio personalizzato secondo la vostra richiesta.
D: Quanti tipi diversi di prodotti la vostra azienda produce? R: Ora abbiamo più di 10,000 prodotti. Abbiamo un forte vantaggio di OEM, ci dia semplicemente i prodotti reali o la vostra idea che desiderate, noi produrremo per voi.
D:come possiamo ottenere un preventivo?
A:Contattaci via e-mail o in linea con le specifiche: Come materiale, disegno, dimensione, forma, colore, quantità, finitura superficiale , ecc.
D: Fornite il campione? È gratuito?
R: Se il campione è di valore basso, forniremo il campione gratuito con il servizio di raccolta merci. Tuttavia, per alcuni campioni di valore elevato, è necessario raccogliere la carica del campione.
